Регулятор давления газа серии FE, FB, FEX

Серия FE, FB, FEX двухступенчатых регуляторов прямого действия с пружиной используется в гражданских и промышленных установках, работающих на природном газе и предназначены для снижения давления газа с высокого/среднего до среднего/низкого.
Имеет встроенный фильтр. Возможна комплектация ПСК
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

 FEFBFEX
Максимальное разрешенное давление, МПа 0,86
Диапазон давления на входе, МПа 0,015-0,86 0,03-0,86 0,015-0,86
Диапазон давления на выходе, кПа
версия ВР 1,3-18,0 1,3-10,0 1,3-18,0
версия TR 18,0-50,0 10,0-35,0
Диапазон настройки ПЗК, кПа
версия ВР 3,5-30,0 3,2-16,0 3,5-30,0
версия TR 30,0-80,0 15,5-50,0
Температура рабочей среды, °С от -20 до +50
Минимальная температура окружающей среды, °С -40
Пропускная способность, м³/ч до 50 до 50 до 100

Материалы:

  • Корпус - алюминий.
  • Покрытие - цинкование.
  • Штуцеры - сталь/латунь.
  • Седло - латунь.
  • Мембрана - вулканизированная резина.
  • Заглушки - нитрокаучук.

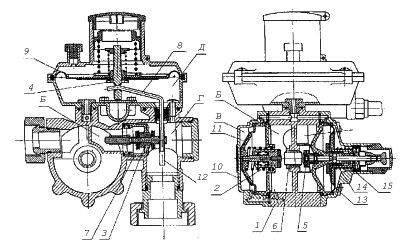

Регулятор состоит из корпуса 1, клапана редуцирования первой ступени 2, клапан редуцирования второй ступени 3, сбросного клапана 4, предохранительно запорного клапана 5.
В корпус ввернута втулка 6, которая имеет седла для клапана первой ступени редуцирования и предохранительного клапана. Со стороны выхода регулятора в корпус ввернута втулка 7 в сборе с клапаном редуцирования второй ступени.

В отверстие клапана редуцирования второй ступени входит рычаг 8. Второй конец рычага вставляется в отверстие рабочей мембраны 9. На мембране собран сбросной клапан 4 с пружинной настройкой.
Газ, поступая через входной штуцер, поступает в полость А, а затем проходит через отверстие втулки 6 и попадает в полость Б. Через отверстия в корпусе 1 и крышке 10 газ поступает в полость В. Под воздействием давления газа на мембрану 11 зазор между клапаном редуцирования первой ступени и седлом уменьшается. В полости Б происходит первое падение давления.
Далее газ проходит через гнездо клапана редуцирования второй ступени и попадает в полость Г. Через импульсную трубку 12 газ поступает в подмембранную полость Д. Воздействуя на мембрану 9, газ поднимает ее и тянет за собой рычаг 8. Второй конец рычага 8 толкает клапан редуцирования второй ступени, уменьшая зазор между клапаном и седлом. В полости Г происходит второе падение давления газа.
В случае чрезмерного роста давления в полости Г газ, воздействует на мембрану 13, освобождает защелку 14. Предохранительный клапан под действием пружины 15 перекрывает поступление газа.

Регулятор давления газа серии FE, FB, FEX

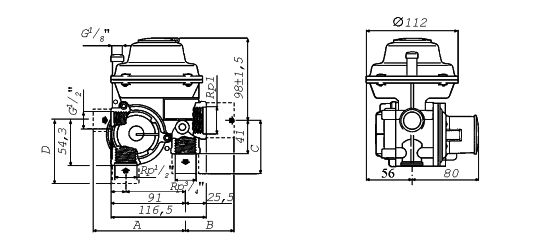

Габаритный чертеж FE

Регулятор давления газа серии FE, FB, FEX

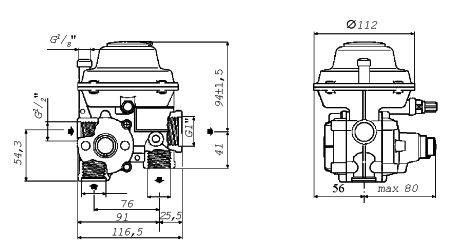

Габаритный чертеж FB

Регулятор давления газа серии FE, FB, FEX

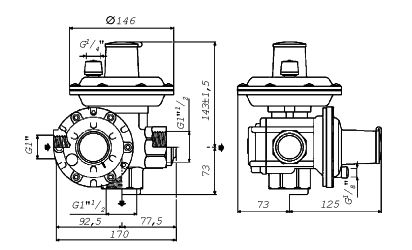

Габаритный чертеж FEX
