Пункты редуцирования газа «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000»

Пункты редуцирования газа Оптимус - 300, Оптимус - 1000, Оптимус - 7000, Оптимус — 27000 предназначены для снижения высокого или среднего давления газа до требуемого, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

исполнение в блоке

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Кроме блочного исполнения пункты редуцирования Максимус изготавливаются на раме и в шкафу:

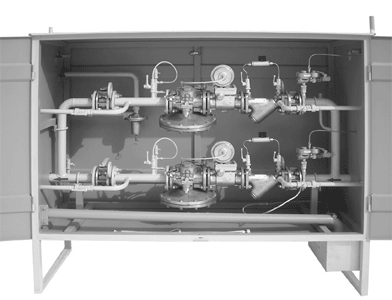

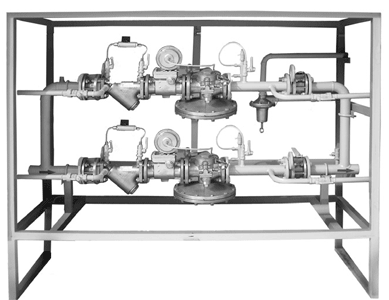

исполнение на раме	исполнение в шкафу

Условное обозначение

Пункты редуцирования газа «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000»

Типоряды пунктов редуцирования газа «Оптимус»

Модель	300	1000	7000	27000
Применяемые регуляторы давления газа	РДНК-32 РДУ-32 и их модификации	РДНК-400 РДНК-1000 РДК-50 РДНК-У РДНК-50 РДСК-50 и их модификации	РДГ-50 РДБК-50 РДП-50 РДГ-П50 и их модификации	РДГ-80 РДБК-100 РДП-100 и их модификации

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

* РИК — уникальный буквенно-цифровой код изделия, присваиваемый на этапе проектирования (заказа).

Купить Оптимус - 300, Оптимус - 1000, Оптимус - 7000, Оптимус - 27000 в Томске

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. Оптимус - 300, Оптимус - 1000, Оптимус - 7000, Оптимус - 27000 поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Томск организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Томск осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

Пункты редуцирования газа «Оптимус» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узлы фильтрации;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа.

В шкафных пунктах к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.

Принцип работы пунктов редуцирования. Газ по входному трубопроводу через входное запорное устройство 8 (рис. 9.7), фильтр 1 поступает к регулятору давления газа 2, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходное запорное устройство 16 поступает к потребителю.

Контроль выходного давления производится выходным манометром 5.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 10 и происходит сброс газа в атмосферу.

Пункты редуцирования газа «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000» с основной и резервной линиями редуцирования

Схема пневматическая функциональная: 1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3, 7, 8, 9 — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа РДГБ-6; 13 — газогорелочное устройство; 14 — счетчик газа; 15 — клапан предохранительный запорный; 16 — кран шаровой (дисковый затвор)

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ): 1 — Р_вх.; 2 — Р_вых.; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору;

Наименование регулятора	ПРГШ, ГРУ*				Д_у (вход/выход)	Р_вх, МПа	Р_вых, МПа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
Наименование регулятора	А, мм	В, мм	С, мм	D, мм	Д_у (вход/выход)	Р_вх, МПа	Р_вых, МПа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
РДНК	1850	600	1550	600	50/50	1,2(0,6)	0,002–0,005	850	90/75
РДСК	1850	600	1550	600	50/50	1,2	0,01–,3	1020	90/75
РДП-50	2150	650	1600	700	50/50	1,2	0,0015–0,6	6400	450/370
РДБК-50	2150	650	1600	700	50/50	1,2	0,001–0,6	5530	450/370
РДГ-50	2150	650	1600	700	50/50	1,2	0,0015–0,6	6040	450/370
РДП-100	3200	750	1850	750	100/100	1,2	0,0015–0,6	26350	800/700
РДБК-100	3200	750	1850	750	100/100	1,2	0,001–0,6	21150	800/700
РДГ-80	3200	750	1850	750	80/80	1,2	0,0015–0,6	12400	750/660

Габаритный чертеж пункта редуцирования газа, исполнение на раме (ГРУ): 1 — Р_вх. ; 2 — Р_вых.; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору;

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, либо встроенный в регулятор, либо расположенный отдельно на линии редуцирования, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 6, предназначенный для замера входного давления. Для определения перепада давления на фильтрующей кассете предусмотрен индикатор перепада давления. В случае ремонт оборудования газ поступает к потребителю через резервную линию редуцирования, идентичной основной по составу технологического оборудования.

Контроль выходного давления также производится выходным манометром 5. На основной и резервной линиях редуцирования после входного запорного устройства 8, после регулятора давления газа 2 предусмотрены продувочные трубопроводы. После первого и перед последним запорными устройствами основной и резервной линий редуцирования предусмотрены поворотные заглушки 11.

Габаритный чертеж пункта редуцирования газа исполнение в блоке (ПГБ) 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх. ; 8 — Рвых.; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель

Наименование регулятора	ПГБ*				Д_у (вход/выход)	Р_вх, МПа	Р_вых, МПа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
Наименование регулятора	А, мм	В, мм	С, мм	D, мм	Д_у (вход/выход)	Р_вх, МПа	Р_вых, МПа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
РДНК	2000	1800	2500	650	50/50	1,2(0,6)	0,002–0,005	850	1800
РДСК	2000	1800	2500	650	50/50	1,2	0,01–,3	1020	1800
РДП-50	2300	1800	2500	650	50/50	1,2	0,0015–0,6	6400	2400
РДБК-50	2300	1800	2500	650	50/50	1,2	0,001–0,6	5530	2400
РДГ-50	2300	1800	2500	650	50/50	1,2	0,0015–0,6	6040	2400
РДП-100	3500	2100	2500	650	100/100	1,2	0,0015–0,6	26350	3300
РДБК-100	3500	2100	2500	650	100/100	1,2	0,001–0,6	21150	3300
РДГ-80	3500	2100	2500	650	80/80	1,2	0,0015–0,6	12400	3300
