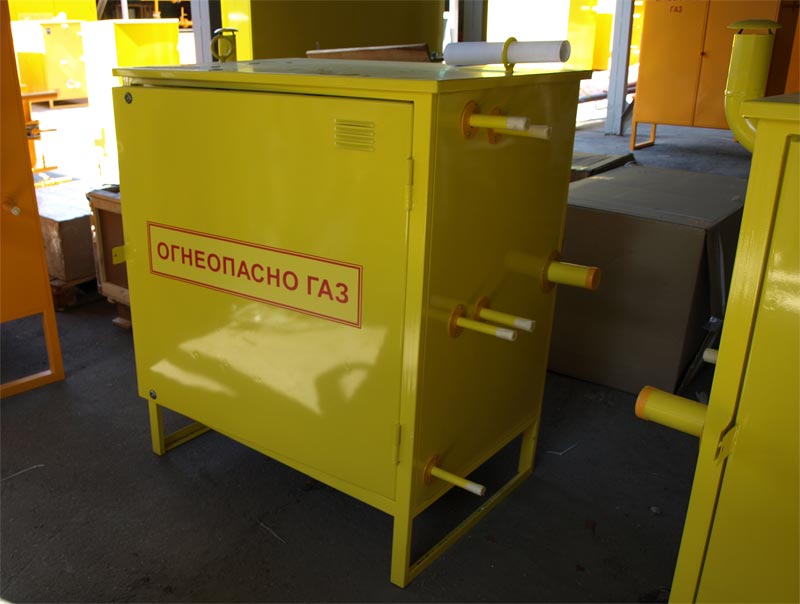

Газорегуляторные пункты шкафные* ГРПШ-03БМ-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-3БМ-0-2ПУ1

Газорегуляторные пункты ГРПШ-03БМ-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03БМ-04-2ПУ1 предназначены для понижения высокого или среднего давления на требуемое, автоматического поддержания его на заданном значении. В состав устройства входят две основные линии редуцирования, две резервные и узлы фильтрации.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятия-изготовители: ООО «Газ-Сервис», ООО «Завод ПГО «Газовик», ООО ЭПО «Сигнал», ООО ПКФ «Экс-Форма»

Технические характеристики

	03БМ-07- 2ПУ1	03БМ-01- 2ПУ1	03БМ-04М- 2ПУ1	03БМ-04- 2ПУ1
Регулятор давления газа	РДСК-50БМ	РДСК-50БМ	РДСК-50БМ	РДСК-50БМ
	РДНК-1000	РДНК-У	РДНК-400М	РДНК-400
Рабочая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, МПа:	0,6	1,2	1,2	0,6
Р_вх., 1	0,6	1,2	1,2	0,6
Р_вх., 2	0,3	0,3	0,3	0,3
Диапазон настройки выходного	270–300	270–300	270–300	270–300
давления, кПа:
Рвых, 1
Рвых, 2	2–5	2–5	2–5	2–5
Пропускная способность (для	700	1100	1100	700
газа плотностью
р = 0,73 кг/м³), м³/ч:
1
2	300	220	250	145
Масса, кг**:	170	170	170	170
ГРПШ	170	170	170	170
ГРУ	110	110	110	110
ПГБ	2200	2200	2200	2200

Купить ГРПШ-03БМ-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04(М)-2ПУ1 в Томске

Компания обеспечивает прямые поставки промышленного оборудования, включая ГРПШ-03БМ-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04(М)-2ПУ1. Продукция сертифицирована и полностью соответствует техническим регламентам, действующим на территории РФ. Мы организуем доставку в Томск с соблюдением всех требований к транспортировке сложных технических изделий.

Для корректного расчета сметы рекомендуем запросить коммерческое предложение. Менеджеры предоставят актуальную стоимость оборудования после уточнения комплектации и условий оплаты. Связаться с отделом продаж можно по телефону в рабочее время либо отправить заявку через форму на сайте – в этом случае специалист перезвонит для уточнения деталей в течение дня.

Технические специалисты компании готовы проконсультировать по вопросам эксплуатации, производительности и совместимости оборудования с существующими производственными линиями. Мы поможем подобрать оптимальную модификацию, исключающую лишние затраты на избыточный функционал. Доставка в Томск осуществляется после полного согласования спецификации и подписания договора.

Газорегуляторные пункты шкафные* ГРПШ-03БМ-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-3БМ-0-2ПУ1

Схема пневматическая функциональная:

1 — фильтр газовый; 2 — регулятор давления газа первой ступени; 3, 7, 8, 9, — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 10 — клапан предохранительный сбросной; 11 — счетчик газа; 12 — регулятор давления газа; 13 — газогорелочное устройство; 14 — регулятор давления газа второй ступени; 15 — кран шаровой (дисковый затвор) первой ступени; 16 — кран шаровой (дисковый затвор) второй ступени; 17 — индикатор перепада давления (ИПД)

Газорегуляторные пункты шкафные, установки газорегуляторные и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от измене- ния расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узлы фильтрации;
— две основные линии редуцирования давления газа;
— две резервные линии редуцирования давления газа.

Принцип работы. Газ по входному трубопроводу через входной кран 8, фильтр 1 поступает к регулятору давления газа 2 первой ступени редуцирования, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первое выходное устройство 15 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через второе выходное запорное устройство 16 поступает к потребителю.

Контроль выходного давления производится выходными манометрами 5. В пункте предусмотрен выход после первой ступени редуцирования давления газа. Используя пункт в двухступенчатом режиме редуцирования, выходной патрубок первой ступени должен быть заглушен.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 10 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регулятор предохранительный запорный клапан, перекрывая вход газа в регулятор. Для замера входного давления на входном газопроводе установлен манометр 6. Для пределения допустимого перепада давления на фильтрующей кассете используется индикатор перепада давления 17. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования газ поступает к потребителю через последовательные резервные линии редуцирования, идентичные основным по составу технологического оборудования.

На входном газопроводе после входных кранов 8 и регуляторов давления газа 2 и 14 предусмотрены продувочные трубопроводы.

Габаритный чертеж газорегуляторного пункта шкафного (ПГРШ):

1 — выход клапана предохранительного сбросного; 2 — Р_вых.1; 3 — выход клапана предохранительного сбросного; 4 — Р_вх.; 5 — Р_вых.2; 6 — вход клапана предохранительного сбросного; 7 — подвод импульса к регулятору
