Установки газорегуляторные* ГРУ-03БМ-04-2У, ГРУ-03БМ-04М-2У, ГРУ-03БМ-07-2У, ГРУ-03М-01-2У, ГРУ-03БМ-01-2У с двумя основными и двумя резервными линиями редуцирования и разными регуляторами при параллельной установке

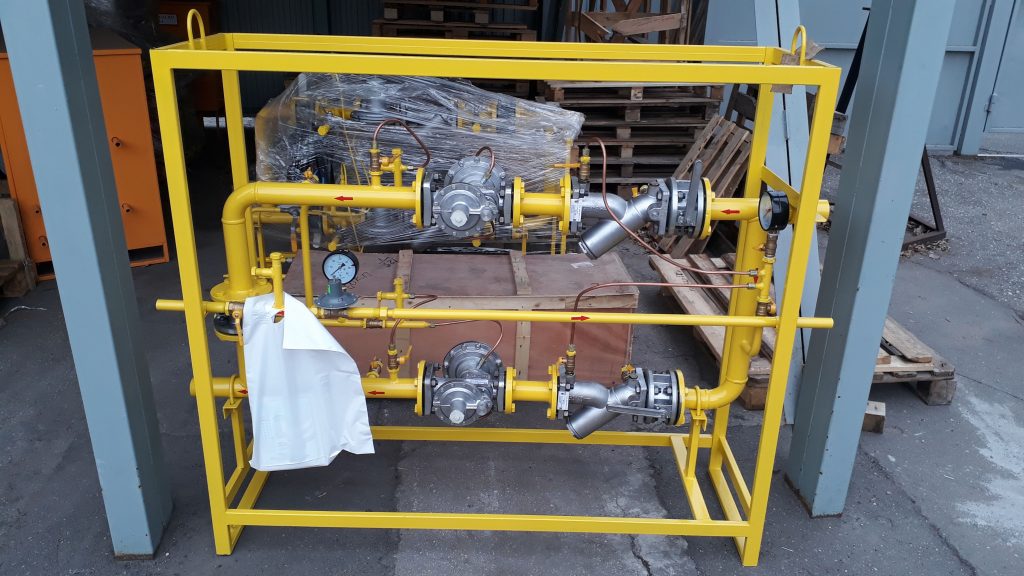

Установки газорегуляторные ГРУ-03БМ-04-2У, ГРУ-03БМ-04М-2У, ГРУ-03БМ-07-2У, ГРУ-03М-01-2У, ГРУ-03БМ-01-2У предназначены для снижения давления и поддержания его в заданных пределах. В состав устройства входят две линии редуцирования и узлы фильтрации. Установка представляет собой металлическую раму, на которой смонтировано технологическое оборудование.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители:ООО «Газ-Сервис», ООО «Завод ПГО «Газовик», ООО ЭПО «Сигнал», ООО ПКФ «Экс-Форма»

Технические характеристики

03БМ-04-2У 03БМ-04М-2У 03БМ-07-2У 03М-01-2У 03БМ-01-2У
Регулятор давления газа РДСК-50БМ РДСК-50БМ РДСК-50БМ РДСК-50М РДСК-50БМ
РДНК-400 РДНК-400М РДНК-1000 РДНК-У РДНК-У
Рабочая среда природный газ по ГОСТ 5542-87
Давление газа на

0,6


0,6


1,2


1,2
входе, Рвх, МПа 0,6
Диапазон настройки

270–300


270–300


10–100


270–300
выходного давления, кПа:
Рвых, 1 270–300
Рвых, 2 2–5 2–5 2–5 2–5 2–5
Пропускная способность

700


700


900


1100
(для газа плотностью
р = 0,73 кг/м3), м3/ч:
Рвых, 1 700
Рвых, 2 250 500 800 900 900
Масса, кг*:

290


290


290


290
ГРПШ 290
ГРУ 220 220 220 220 220
ПГБ 2600 2600 2600 2600 2600
Установки газорегуляторные* ГРУ-03БМ-04-2У, ГРУ-03БМ-04М-2У, ГРУ-03БМ-07-2У, ГРУ-03М-01-2У, ГРУ-03БМ-01-2У с двумя основными и двумя резервными линиями редуцирования и разными регуляторами при параллельной установке

Схема пневматическая функциональная:

1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа на отопление; 8 — газогорелочное устройство; 9 — регулятор давления газа; 10 — предохранительный сбросной клапан; 11 — запорная арматура; 12, 13, 14, 15 — запорная арматура; 16 — выходной манометр; 17 — индикатор перепада давления (ИПД)

Газорегуляторные пункты шкафные, установки газорегуляторные и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

  • — узлы фильтрации;
  • — две основные линии редуцирования давления газа;
  • — две резервные линии редуцирования давления газа.

Газ по входному трубопроводу поступает на две параллельные линии редуцирования, последовательно через входные краны 1 и фильтры 2 к регуляторам давления газа 4, 9, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходные краны 11 поступает к потребителю по двум выходным линиям.

Контроль выходного давления производится выходными манометрами 16.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5 или 10, встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регулятор предохранительный запорный клапан, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования газ поступает к потребителю через параллельные резервные линии редуцирования, идентичные основным по составу технологического оборудования. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру 16. На входном газопроводе после входных кранов, после регуляторов давления газа предусмотрены продувочные трубопроводы.

Установки газорегуляторные* ГРУ-03БМ-04-2У, ГРУ-03БМ-04М-2У, ГРУ-03БМ-07-2У, ГРУ-03М-01-2У, ГРУ-03БМ-01-2У с двумя основными и двумя резервными линиями редуцирования и разными регуляторами при параллельной установке

Габаритный чертеж установки газорегуляторной*:

1 — выход клапана предохранительного сбросного; 2 — Рвх; 3 — выход клапана предохранительного сбросного; 4 — продувочный патрубок; 5 — вход клапана предохранительного сбросного;6 — Рвых 2; 7 — подвод импульса к регулятору; 8 — Рвых 1; 9 — вход клапана предохранительного сбросного
