Пункты редуцирования газа с узлом учета «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000» с основной и резервной линиями редуцирования

Пункты редуцирования газа «Оптимус» могут исполняться в шкафу, на раме и в блоке. Предназнаечны для снижения выского давления и поддержания его на заданном уровне, независимо от изменения расхода газа и входного давления. По желанию заказчика пункты могут изготовляться с дополнительной обводной линией (СОЛ).

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

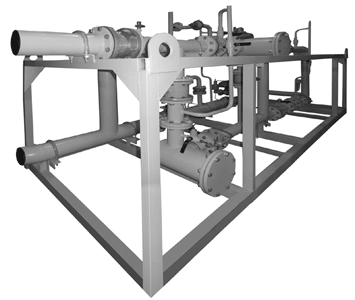

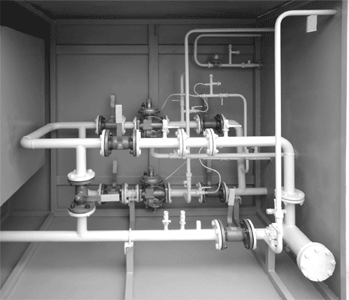

исполнение в шкафу	исполнение на раме

Условное обозначение

Пункты редуцирования газа с узлом учета «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000» с основной и резервной линиями редуцирования

Типоряды пунктов редуцирования газа «Оптимус»

Модель	300	1000	7000	27000
Применяемые регуляторы давления газа	РДНК-32 РДУ-32	РДНК-400 РДНК-1000 РДК-50 РДНК-УРДНК-50 РДСК-50	РДГ-50 РДБК-50 РДП-50 РДГ-П50	РДГ-80 РДБК-100 РДП-100

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Испонение на раме — У2–У4.
