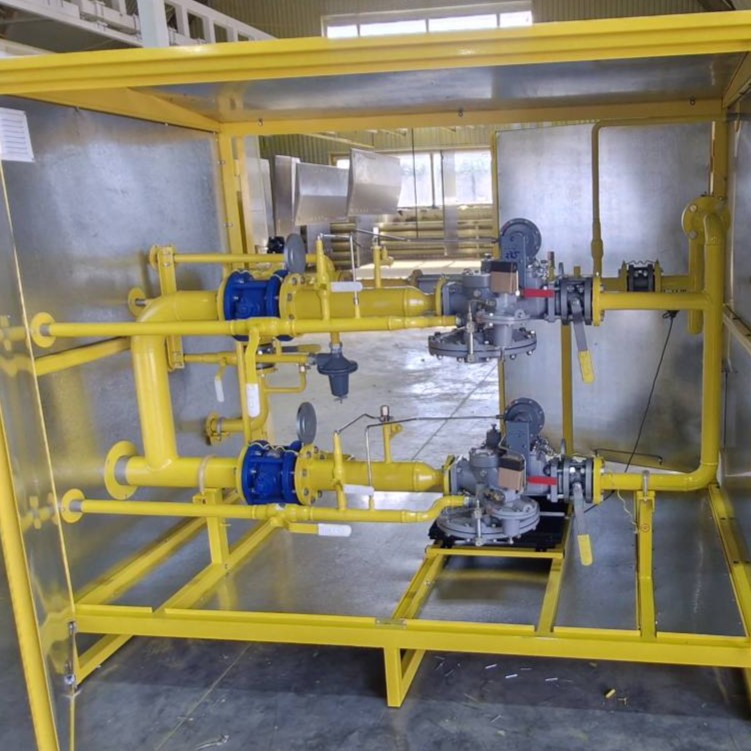

Газорегуляторный пункт шкафной ГРПШ-РДГ

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа 6, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран 13 поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 11 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходном 13 кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана 1, после регулятора давления газа 6 и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Схема пневматическая функциональная:
1, 3, 7, 12, 13 — краны шаровые; 2 — фильтр типа ФГ; 4 — манометр входной МТ; 5 — выходной манометр (не комплектуется); 6 — регулятор давления газа; 8 — счетчик газовый; 9 — регулятор (на отопление); 10 — аппарат отопительный; 11 — клапан предохранительный сбросной

Габаритный чертеж газорегуляторных пунктов шкафных ГРПШ:
1 — Р_вх; 2 — продувочный патрубок; 3 — дымоход; 4 — выход ПСК; 5 — вентиляционный патрубок; 6 — вход ПСК; 7 — Р_вых; 8 — подвод импульса к регулятору

Габаритный чертеж газорегуляторного пункта шкафного ГРПШ-РДГ:
1 — Р_вх (Д_У 50); 2 — продувочный патрубок (Д_У 20); 3 — выход ПСК-50В (Д_У50); 4 — вход ПСК-50В (Д_У 50); 5 — Р_вых (Д_У 200); 6 — подвод импульсак регулятору (Д_У 32); 7 — вентиляционный патрубок; 8 — дымоход

* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
